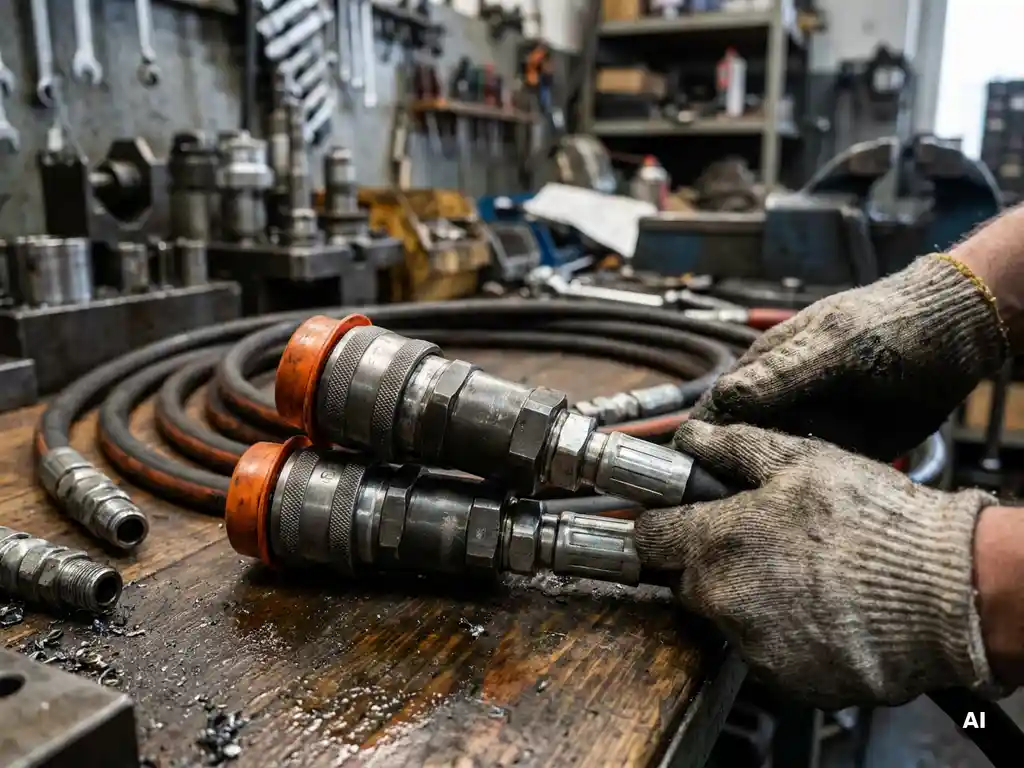

Wat is een ISO 7241-B snelkoppeling?

Wat is een ISO 7241-B snelkoppeling, hoe werkt ze en wanneer kiest u de juiste uitvoering?

Een ISO 7241-B snelkoppeling is een gestandaardiseerde hydraulische snelkoppeling volgens de internationale norm ISO 7241, serie B. Dit type koppeling maakt het mogelijk om hydraulische leidingen snel en zonder gereedschap aan te sluiten of los te koppelen, met minimaal olielekverlies. De ISO 7241-B-norm definieert de afmetingen en prestatie-eisen, zodat koppelingen van verschillende fabrikanten die dezelfde norm volgen in principe uitwisselbaar zijn. In dit artikel beantwoorden we de meest gestelde vragen over de ISO 7241-B-snelkoppeling: van werking en toepassingen tot compatibiliteit en selectiecriteria.

Hoe werkt een ISO 7241-B snelkoppeling?

Een ISO 7241-B snelkoppeling werkt via een push-pullmechanisme waarbij een mannelijk deel (male) in een vrouwelijk deel (female) wordt gestoken. Bij het insteken openen interne kleppen aan beide zijden automatisch, waardoor hydraulische vloeistof kan stromen. Bij het loskoppelen sluiten die kleppen direct, waardoor olielekkage en drukverlies tot een minimum worden beperkt.

De koppeling bestaat uit twee hoofdcomponenten: de nippel (male) en de koppelbus (female). De koppelbus bevat een vergrendelingsring met kogels of een mof die de nippel op zijn plaats houdt zodra de verbinding tot stand is gebracht. Om te ontkoppelen wordt de buitenste mof teruggetrokken, waarna de nippel vrijkomt. Dit ontwerp maakt de ISO 7241-B bijzonder geschikt voor situaties waarin hydraulische verbindingen regelmatig gewisseld moeten worden.

Een belangrijk kenmerk van de ISO 7241-B is dat koppeling mogelijk is onder restdruk, mits de druk binnen de toegestane grenzen van de koppeling valt. Toch verdient het aanbeveling om, waar mogelijk, te koppelen bij een ontlast systeem. Dit verlengt de levensduur van de koppeling en verkleint het risico op slijtage van de interne kleppen.

Wat is het verschil tussen ISO 7241-A en ISO 7241-B?

Het belangrijkste verschil tussen ISO 7241-A en ISO 7241-B zit in de geometrie en afmetingen van de koppeling. Serie A en serie B zijn niet onderling uitwisselbaar: een ISO 7241-A-nippel past niet op een ISO 7241-B-koppelbus en omgekeerd. De twee series zijn bedoeld voor verschillende marktsegmenten en toepassingsgebieden, waarbij serie B historisch gezien vaker voorkomt in de Europese landbouw- en grondverzetsector.

Geometrische verschillen

De afmetingen van de nippel en koppelbus verschillen per serie. ISO 7241-B heeft een andere buitendiameter en een andere kogelgroef dan ISO 7241-A, waardoor de twee series visueel op elkaar lijken maar technisch incompatibel zijn. Dit is een veelvoorkomende bron van verwarring op de werkvloer, zeker wanneer machines van verschillende fabrikanten of uit verschillende markten worden gecombineerd.

Marktpositie per serie

ISO 7241-A wordt relatief vaker toegepast in Noord-Amerika en bij bepaalde industriële toepassingen, terwijl ISO 7241-B traditioneel sterker vertegenwoordigd is in de Europese landbouw en het grondverzet. In de praktijk zijn beide series echter in Europa verkrijgbaar, en sommige machinefabrikanten kiezen bewust voor een van de twee afhankelijk van hun exportmarkten. Bij vervanging of uitbreiding van een bestaand systeem is het daarom essentieel om eerst te bepalen welke serie al aanwezig is.

Voor welke toepassingen is de ISO 7241-B geschikt?

De ISO 7241-B snelkoppeling is bij uitstek geschikt voor toepassingen waarbij hydraulische verbindingen regelmatig worden aan- en losgekoppeld, zoals bij verwisselbare hulpstukken op landbouwtractoren, grondverzetmachines en industriële installaties. De koppeling combineert gebruiksgemak met een goed drukbereik, wat haar veelzijdig inzetbaar maakt in de meeste mobiele hydraulische systemen.

Concrete toepassingsgebieden zijn onder andere:

Landbouw: aansluiting van frontladers, aardappelrooiers, zaaimachines en andere getrokken werktuigen op tractoren
Grondverzet: snelle wisseling van hydraulische aansluiting bij graafmachines, dumptrucks en compactors
Industrie: hydraulische systemen waarbij onderhoud of omstelling regelmatig plaatsvindt
Loonwerk: situaties waarbij één machine meerdere hulpstukken aandrijft en de koppelingen dagelijks worden gewisseld

De ISO 7241-B is minder geschikt voor toepassingen met extreem hoge drukken, sterke trillingen of agressieve omgevingen waarbij vervuiling van de koppelvlakken een risico vormt. In zulke gevallen bieden flatface-koppelingen of schroefkoppelingen een betere oplossing.

Zijn ISO 7241-B koppelingen compatibel met andere normen?

ISO 7241-B-koppelingen zijn alleen uitwisselbaar met andere koppelingen die expliciet voldoen aan dezelfde ISO 7241-B-norm. Koppelingen van verschillende fabrikanten die beide de ISO 7241-B-norm volgen, zijn in principe koppelbaar. Koppelingen van andere normen, zoals ISO 7241-A, ISO 16028 (flatface) of fabrikantspecifieke series, zijn niet compatibel met ISO 7241-B.

In de praktijk betekent dit dat u bij de aanschaf van vervangende of aanvullende koppelingen altijd moet controleren of de norm exact overeenkomt. Visuele gelijkenis is onvoldoende: een koppeling die er hetzelfde uitziet maar een andere norm volgt, kan weigeren te koppelen of, erger nog, een onveilige verbinding vormen die onder druk loslaat.

Sommige fabrikanten brengen koppelingen op de markt die zij omschrijven als “compatibel” met ISO 7241-B, maar die kleine afwijkingen vertonen in toleranties of materiaalspecificaties. Voor professioneel gebruik in hydraulische systemen is het verstandig uitsluitend te werken met koppelingen van gecertificeerde fabrikanten die aantoonbaar produceren volgens de geldende normen. Bekijk het volledige assortiment snelkoppelingen om de juiste uitvoering te vinden.

Waar moet je op letten bij het kiezen van een ISO 7241-B koppeling?

Bij de keuze van een ISO 7241-B snelkoppeling zijn werkdruk, doorlaatmaat, aansluitmaat en materiaal de meest bepalende factoren. Daarnaast speelt de koppelingsfrequentie een rol: hoe vaker een koppeling wordt gewisseld, hoe hoger de eisen aan slijtvastheid en afdichtkwaliteit.

Houd bij uw selectie rekening met de volgende punten:

Maximale werkdruk: controleer of de koppeling is beoordeeld voor de hoogste druk die in uw systeem voorkomt, inclusief drukpieken
Nominale doorlaatmaat: een te kleine doorlaatmaat veroorzaakt drukval en warmteontwikkeling; stem de maat af op de vereiste doorstroming
Aansluitmaat en draadtype: ISO 7241-B-koppelingen zijn leverbaar met verschillende aansluitingen, zoals BSPP, metrisch of NPT; kies de uitvoering die past bij uw bestaande installatie
Materiaal: voor standaard hydrauliekolie volstaat koolstofstaal; bij agressieve media of buitentoepassingen met hoge vochtigheid kan roestvast staal de voorkeur verdienen
Koppelen onder druk: sommige uitvoeringen zijn geschikt voor koppeling onder restdruk; controleer de specificaties van de fabrikant op dit punt
Stofkappen: bescherm ongebruikte koppelingen altijd met stofkappen of stofpluggen om vervuiling van de interne kleppen te voorkomen

Een laatste aandachtspunt is de combinatie van male en female: zorg ervoor dat beide delen van dezelfde norm en bij voorkeur van dezelfde fabrikant of een bevestigde compatibele leverancier afkomstig zijn. Het mengen van onderdelen van verschillende fabrikanten zonder bevestigde compatibiliteit kan leiden tot onvoldoende afdichting of voortijdige slijtage.

Hoe Hydrotek helpt bij de keuze van de juiste snelkoppeling

Wij leveren een uitgebreid assortiment hydraulische snelkoppelingen voor uiteenlopende industriële toepassingen, waaronder uitvoeringen die voldoen aan de ISO 7241-B-norm. Vanuit ons centrale magazijn in Roosendaal verzenden we bestellingen op werkdagen nog dezelfde dag naar klanten in Nederland, België en Luxemburg.

Wat wij bieden:

Push-, push-pull- (BSP en metrisch), flatface-, schroef- en vijzel-snelkoppelingen van ISO 9001-gecertificeerde Europese fabrikanten
Producten die voldoen aan de geldende DIN- en SAE-normen
Dag- en nachtzendingen voor minimale stilstand in uw bedrijfsproces
Technisch advies bij de selectie van de juiste koppeling voor uw specifieke toepassing en werkdruk
Stofkappen en stofpluggen als aanvullende bescherming voor uw koppelingen

Twijfelt u welke snelkoppeling het beste past bij uw systeem, of wilt u advies over de juiste maat en uitvoering? Neem contact met ons op, wij helpen u graag verder.
