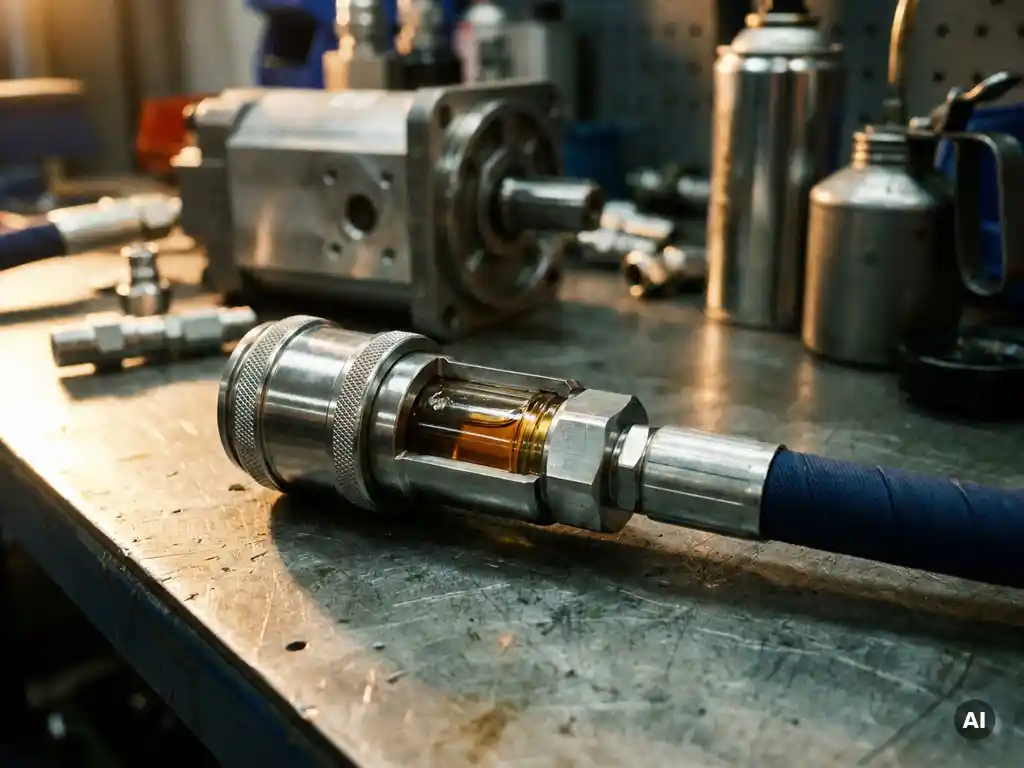

Welke snelkoppeling kies je als een lage drukval belangrijk is?
Flat face-koppelingen geven de laagste drukval. Ontdek welk type het beste past bij uw systeem.
Als lage drukval belangrijk is, kies je bij voorkeur een flat face-snelkoppeling. Dit type heeft een open, vlakke doorstroomgeometrie zonder interne kleppen of vernauwingen die de stroming belemmeren, wat resulteert in de laagste drukval van alle gangbare snelkoppelingen. Voor toepassingen waarbij debiet en systeemefficiëntie centraal staan, is flat face de meest geschikte keuze.
De mate van drukval hangt echter ook sterk samen met de doorstroomdiameter van de koppeling en de stroomsnelheid van het medium. Onderstaande vragen gaan dieper in op de mechanismen achter drukval, de relevante normen en de overige factoren die je meeneemt bij de selectie van een hydraulische snelkoppeling.
Wat veroorzaakt drukval in een hydraulische snelkoppeling?
Drukval in een hydraulische snelkoppeling ontstaat doordat de interne geometrie van de koppeling de vloeistofstroom vertraagt, omleidt of vernauwt. Elke vernauwing, bocht of intern kleporgaan verhoogt de stroomweerstand. Hoe groter die weerstand, hoe meer drukenergie verloren gaat bij het passeren van de koppeling.
De belangrijkste oorzaken van drukval zijn:
- Interne kleppen of afsluiters: Veel snelkoppelingen bevatten een of twee kogelkleppen die de verbinding afsluiten wanneer de koppeling los is. Bij doorstroming moeten deze kleppen worden opengedrukt, wat weerstand veroorzaakt.
- Vernauwde doorstroomopening: Als de interne diameter van de koppeling kleiner is dan die van de aansluitende slang of leiding, neemt de stroomsnelheid toe en stijgt de drukval navenant.
- Geometrie van de stroomweg: Scherpe overgangen, plotselinge richtingsveranderingen en ruwe oppervlakken in het inwendige van de koppeling verhogen de turbulentie en daarmee de energieverliezen.
- Hoog debiet bij te kleine koppeling: Zelfs een goed ontworpen koppeling geeft bij een te hoog debiet een onacceptabele drukval. Debiet en diameter moeten op elkaar zijn afgestemd.
In de praktijk is het de combinatie van klepconfiguratie en doorstroomdiameter die het grootste verschil maakt. Een koppeling met twee afsluitkleppen en een beperkte boring kan al bij relatief lage debieten een merkbaar drukverlies veroorzaken.
Welk type snelkoppeling heeft de laagste drukval?
Flat face-snelkoppelingen hebben de laagste drukval van alle gangbare hydraulische snelkoppelingen. Ze hebben geen interne kleppen die de stroomweg blokkeren en een rechte, open doorstroomgeometrie. Dit maakt ze bijzonder geschikt voor systemen waarbij hoge debieten en minimale drukverliezen vereist zijn.
Een vergelijking van de meest gebruikte typen maakt het verschil duidelijk:
- Flat face-koppelingen: Geen of minimale interne kleppen, vlakke koppelgeometrie, laagste drukval. Bovendien vrijwel geen vloeistofverlies bij koppelen en ontkoppelen, wat ze ook geschikt maakt voor milieugevoelige toepassingen.
- Push-pull koppelingen (BSP of metrisch): Bevatten doorgaans twee afsluitkleppen. De drukval is hoger dan bij flat face, maar acceptabel voor de meeste standaardtoepassingen in landbouw en grondverzet.
- Push-koppelingen: Eenvoudig en snel te koppelen, maar de interne klep- en borgconstructie kan de doorstroming beperken. Geschikt voor lichtere toepassingen met lagere debieten.
- Schroefkoppelingen: Hebben een robuuste constructie voor hoge drukken en trillingen, maar de schroefmontage gaat gepaard met een complexere interne geometrie die de drukval kan verhogen.
Bekijk het volledige aanbod hydraulische snelkoppelingen voor een overzicht van alle beschikbare typen en uitvoeringen. Voor toepassingen waarbij minimale drukval de doorslag geeft, zijn flat face-koppelingen de aangewezen keuze.
Hoe beïnvloedt de doorstroomdiameter de drukval?
De doorstroomdiameter van een snelkoppeling heeft een directe en grote invloed op de drukval. Een kleinere binnendiameter leidt tot een hogere stroomsnelheid bij hetzelfde debiet, en de drukval neemt toe met het kwadraat van de stroomsnelheid. Dit betekent dat een geringe vermindering van de diameter al tot een forse stijging van de drukval kan leiden.
Bij het selecteren van een snelkoppeling is het essentieel dat de nominale doorstroomopening van de koppeling overeenkomt met of groter is dan de binnendiameter van de aansluitende slang of leiding. In de hydrauliek worden slangdiameters vaak aangeduid met dashmaten: zo staat -8 voor een binnendiameter van 1/2 inch (12,7 mm) en -12 voor 3/4 inch (19,0 mm). Een snelkoppeling die op een -12-slang wordt gemonteerd maar intern slechts een -8-doorstroomopening heeft, vormt een knelpunt in het systeem.
De praktische vuistregel is: kies een snelkoppeling waarvan de nominale doorlaat minimaal gelijk is aan de binnendiameter van de slang. Bij twijfel of bij hoge debieten is het verstandig een maat groter te kiezen. Een te kleine koppeling veroorzaakt niet alleen drukval, maar ook extra warmteontwikkeling en versnelde slijtage aan interne afdichtingen.
Wanneer is drukval in een snelkoppeling echt een probleem?
Drukval in een snelkoppeling wordt een reëel probleem wanneer het drukverlies over de koppeling leidt tot onvoldoende druk bij het aangestuurde actuatorsysteem, tot overmatige warmteontwikkeling of tot een meetbare vermindering van de systeemefficiëntie. In licht belaste systemen met lage debieten is de drukval over een snelkoppeling vaak verwaarloosbaar.
In de volgende situaties is drukval een serieuze overweging:
- Hoge debieten: Bij machines met grote hydraulische cilinders of motoren die veel olie per minuut verwerken, telt elk drukverlies mee.
- Lange leidingtrajecten: Als de snelkoppeling onderdeel is van een systeem met al veel weerstand in slangen, adapters en kleppen, kan de extra drukval van een koppeling de grens overschrijden.
- Nauwkeurige aansturing: Bij proportionele of servosystemen waarbij drukprecisie vereist is, kan zelfs een kleine, onverwachte drukval het gedrag van het systeem verstoren.
- Continu gebruik: Bij systemen die vrijwel ononderbroken draaien, leidt extra drukval tot extra warmte in de olie en hogere energiekosten.
- Meerdere koppelingen in serie: Wanneer meerdere snelkoppelingen achter elkaar in een circuit zijn opgenomen, telt de drukval per koppeling op tot een significant totaalverlies.
Bij incidenteel gebruik, lage debieten of systemen met ruime drukmarges is drukval over een snelkoppeling zelden een probleem. De context van de toepassing bepaalt dus of dit criterium doorslaggevend is bij de keuze.
Welke normen zijn relevant bij het selecteren op drukval?
Bij het selecteren van hydraulische snelkoppelingen op basis van drukval zijn de normen ISO 7241 en ISO 16028 het meest relevant. ISO 7241 beschrijft de eisen voor hydraulische snelkoppelingen in het algemeen, terwijl ISO 16028 specifiek van toepassing is op flat face-koppelingen. Deze normen definiëren onder meer de maximale drukval die een koppeling bij een bepaald debiet mag vertonen.
Naast deze ISO-normen zijn ook de DIN-normen en SAE-normen van belang, met name voor de aansluitgeometrie en de drukclassificatie van de koppeling. Fabrikanten die produceren volgens deze normen publiceren doorgaans drukval-debiet-grafieken in hun productdocumentatie. Aan de hand van deze grafieken kan per type en maat koppeling worden bepaald wat de verwachte drukval is bij het gewenste debiet.
Praktisch gezien geldt: vraag bij de leverancier altijd om de technische specificaties van de koppeling, inclusief de drukval-debiet-curve. Vergelijk deze met de maximaal acceptabele drukval in uw systeem. Koppelingen van ISO 9001-gecertificeerde fabrikanten bieden de zekerheid dat de gepubliceerde waarden overeenkomen met de werkelijke prestaties van het product.
Welke andere factoren spelen mee naast drukval bij de keuze?
Naast drukval spelen bij de keuze van een hydraulische snelkoppeling ook werkdruk, koppelgemak, mediumcompatibiliteit, omgevingsomstandigheden en de frequentie van koppelen en ontkoppelen een belangrijke rol. Drukval is zelden het enige criterium; een goede keuze is altijd een afweging van meerdere eisen tegelijk.
De belangrijkste aanvullende selectiecriteria zijn:
- Maximale werkdruk: De koppeling moet geschikt zijn voor de maximale systeemdruk inclusief drukpieken. Schroefkoppelingen zijn bij uitstek geschikt voor hoge drukken en sterke trillingen.
- Koppelgemak en veiligheid: In toepassingen waar operators regelmatig koppelen en ontkoppelen, zoals in de landbouw, verdienen push-pull koppelingen de voorkeur vanwege hun snelle en veilige bediening.
- Vloeistofverlies bij koppelen: Flat face-koppelingen minimaliseren olieverlies en vervuiling bij het koppelen, wat essentieel is in schone of milieugevoelige omgevingen.
- Mediumcompatibiliteit: Het materiaal van de koppeling en de interne afdichtingen moeten geschikt zijn voor het gebruikte hydraulische medium en de bedrijfstemperatuur.
- Omgevingsomstandigheden: Stof, vuil, corrosie en mechanische belasting stellen eisen aan de uitvoering en het materiaal van de koppeling.
- Onderlinge uitwisselbaarheid: Controleer of de koppeling compatibel is met de koppelingen die al in gebruik zijn op de machine of het hulpstuk.
De beste snelkoppeling is de koppeling die aan alle relevante eisen voldoet, niet alleen aan de eis van lage drukval. Een systeembenadering, waarbij slang, koppeling, adapter en aansluiting als geheel worden beoordeeld, levert altijd de meest betrouwbare oplossing.
Hoe Hydrotek helpt bij het kiezen van de juiste snelkoppeling
Wij begrijpen dat de keuze voor de juiste hydraulische snelkoppeling meer vraagt dan alleen een productlijst raadplegen. Vanuit ons centrale magazijn in Roosendaal leveren wij een breed assortiment snelkoppelingen aan professionele afnemers in de gehele Benelux, met verzending op dezelfde werkdag. Wat wij bieden:
- Een uitgebreid assortiment snelkoppelingen van ISO 9001-gecertificeerde Europese fabrikanten, geproduceerd volgens DIN- en SAE-normen
- Flat face-koppelingen voor toepassingen met lage drukval en minimaal vloeistofverlies
- Push-, push-pull- (BSP en metrisch), schroef- en vijzel-snelkoppelingen voor uiteenlopende drukniveaus en omgevingen
- Technisch advies bij de selectie op basis van werkdruk, debiet, medium en toepassing
- Dag- en nachtzendingen door de gehele Benelux, zodat stilstand minimaal blijft
Twijfelt u over welk type snelkoppeling het beste past bij uw specifieke situatie? Neem contact op met onze specialisten voor persoonlijk technisch advies.
