90° Koppeling - Staal
WEE 90° Koppeling Instelbaar BSPP - L/S
De WEE instelbare haakse inschroefkoppeling biedt maximale flexibiliteit bij het aansluiten van hydraulische componenten met een BSPP (cilindrische) draad. In tegenstelling tot vaste inschroefkoppelingen, kan de richting van de bocht bij dit type exact worden gepositioneerd voordat de verbinding definitief wordt vastgezet. Dit maakt de WEE-koppeling onmisbaar in complexe systemen waar de ruimte beperkt is en een nauwkeurige uitlijning van het leidingwerk vereist is.
Optimale Positionering: Dankzij de instelbare constructie kunt u de hoek van de leiding exact afstemmen op uw installatie.
BSPP Aansluiting: Voorzien van een cilindrische BSP-draad aan de inschroefzijde en een 24° conus aan de pijpzijde conform de ISO 8434-1 / DIN 2353 normering.
Hoogwaardige Afwerking: Vervaardigd uit verzinkt automatenstaal voor een uitstekende bescherming tegen corrosie en mechanische belasting.
Maatwerk op Aanvraag: Naast de standaard verzinkte uitvoering is deze koppeling voor specifieke toepassingen ook verkrijgbaar in roestvaststaal (RVS).
Let op: Deze koppeling wordt standaard geleverd zonder moer en snijring.
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE08LR14StockPrice € 16.65
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE06LR18StockPrice € 15.82
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE10LR14StockPrice € 22.68
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE10LR38StockPrice € 15.45
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE12LR14StockPrice € 39.01
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE12LR38StockPrice € 24.85
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE15LR12StockPrice € 29.78
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE18LR12StockPrice € 30.14
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE22LR34StockPrice € 39.07
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE28LR1StockPrice € 62.47
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE35LR114StockPrice € 104.57
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE42LR112StockPrice € 147.60
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE08SR14StockPrice € 14.08
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE10SR38StockPrice € 25.24
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE12SR38StockPrice € 18.66
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE12SR12StockPrice € 47.78
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE14SR12StockPrice € 26.98
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE16SR12StockPrice € 32.63
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE20SR34StockPrice € 32.44
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE25SR1StockPrice € 57.81
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE30SR114StockPrice € 119.51
-
WEE 90° Koppeling Instelbaar BSPP - L/S XWEE38SR112StockPrice € 167.71

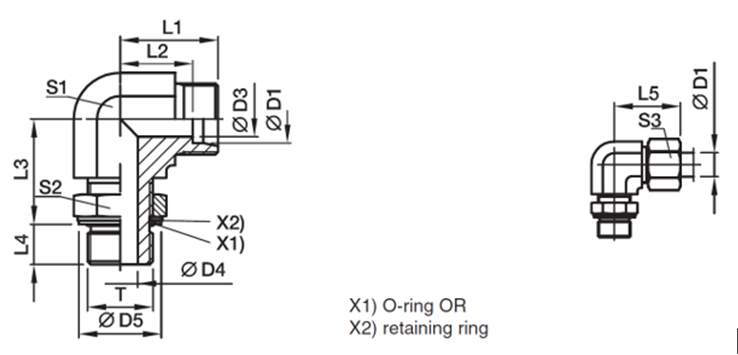

Code you can use to quickly order a product  Quick code |
Number of the product  Part nr |
 Serie
|
 Pn/bar
|
Ød1
|
Ød3
|
Ød5
|
L1
|
L2
|
L3
|
L4
|
S1
|
Amount of this product left in stock
 Stock
|
The quantity you want to order of this product
 Amount |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25500 | XWEE08LR14 | L | 315 | M14X1.5 | 08 | 1/4" | 23 | 16 | 22.5 | 9.5 | 14 | |||
| 29183 | XWEE06LR18 | L | 315 | M12X1.5 | 06 | 1/8" | 21 | 14 | 20.2 | 6.3 | 14 | |||
| 17670 | XWEE10LR14 | L | 315 | M16X1.5 | 10 | 1/4" | 22 | 15 | 24.5 | 9.5 | 14 | |||
| 17399 | XWEE10LR38 | L | 315 | M16X1.5 | 10 | 3/8" | - | - | - | - | - | |||
| 24016 | XWEE12LR14 | L | 250 | M18X1.5 | 12 | 1/4" | - | - | - | - | - | |||
| 17398 | XWEE12LR38 | L | 250 | M18X1.5 | 12 | 3/8" | 26 | 19 | 27.5 | 9.5 | 19 | |||
| 24496 | XWEE15LR12 | L | 250 | M22X1.5 | 15 | 1/2" | 28 | 21 | 30 | 13 | 22 | |||
| 29176 | XWEE18LR12 | L | 250 | M26X1.5 | 18 | 1/2" | 31.5 | 24 | 36.5 | 13 | 27 | |||
| 28682 | XWEE22LR34 | L | 160 | M30X2 | 22 | 3/4" | 35.5 | 28 | 37.5 | 13 | 27 | |||
| 21314 | XWEE28LR1 | L | 160 | M36X1.5 | 28 | 1" | 38.5 | 31 | 41 | 16 | 33 | |||
| 29177 | XWEE35LR114 | L | 160 | M45X2 | 35 | 1.1/4" | 48.5 | 38 | 49 | 16 | 41 | |||
| 29178 | XWEE42LR112 | L | 160 | M52X2 | 42 | 1.1/2" | 49 | 38 | 51 | 16 | 48 | |||
| 23796 | XWEE08SR14 | S | 315 | M16X1.5 | 08 | 1/4" | 25 | 18 | 26.5 | 9.5 | 14 | |||
| 23226 | XWEE10SR38 | S | 250 | M18X1.5 | 10 | 3/8" | 25.5 | 18 | 28.5 | 9.5 | 19 | |||
| 11679 | XWEE12SR38 | S | 250 | M20X1.5 | 12 | 3/8" | 29.5 | 22 | 28.5 | 9.5 | 19 | |||
| 23980 | XWEE12SR12 | S | 250 | M20X1.5 | 12 | 1/2" | - | - | - | - | - | |||
| 29175 | XWEE14SR12 | S | 250 | M22X1.5 | 14 | 1/2" | 30 | 22 | 31 | 13 | 22 | |||
| 26721 | XWEE16SR12 | S | 250 | M24X1.5 | 16 | 1/2" | 33.5 | 25 | 36 | 13 | 27 | |||
| 21263 | XWEE20SR34 | S | 250 | M30X2 | 20 | 3/4" | 38.5 | 28 | 38 | 13 | 27 | |||
| 29180 | XWEE25SR1 | S | 250 | M36X2 | 25 | 1" | 42.5 | 30.5 | 41 | 16 | 33 | |||
| 29181 | XWEE30SR114 | S | 160 | M42X2 | 30 | 1.1/4" | 49.5 | 36 | 48 | 16 | 41 | |||
| 29182 | XWEE38SR112 | S | 160 | M52X2 | 38 | 1.1/2" | 50 | 34 | 53 | 16 | 48 |
