JIC 90°

90° JIC Male - JIC Female

Uitvoering: instelbare 90° verbindingsnippel.

Materiaal/coating: standaard Cr(VI) vrij gepassiveerd staal, RVS op aanvraag.

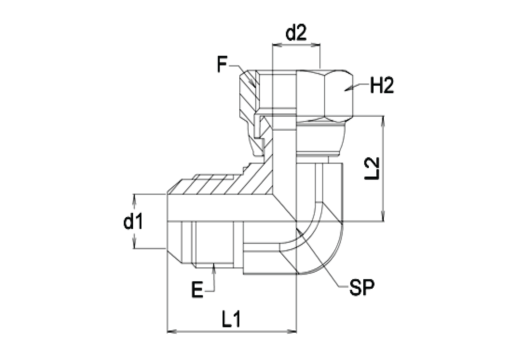

Aansluiting E: UNF buitendraad, afdichting: JIC 74° conus.

Aansluiting F: UNF wartel met binnendraad, afdichting: JIC 74° conus.

Code die je kunt gebruiken om snel een product te bestellen Snelbestel	Nummer van het product Onderdeelnr	E	F	L1	L2	D1	D2	H2	Sp	Materiaal
8358	N07JM9007JF	7/16"-20 UNF	7/16"-20 UNF	22,6	16,7	4,4	4,4	14	11	Staal
8523	N08JM9008JF	1/2"-20 UNF	1/2"-20 UNF	24,1	17,4	6	6	17	13	Staal
8676	N09JM9009JF	9/16"-18 UNF	9/16"-18 UNF	26,9	22,3	7,7	7,5	19	14	Staal
8936	N12JM9012JF	3/4"-16 UNF	3/4"-16 UNF	31,8	24,4	9,9	9,9	22	19	Staal
9083	N14JM9014JF	7/8"-14 UNF	7/8"-14 UNF	36,8	28,4	12,3	12,3	27	22	Staal
9298	N17JM9017JF	1.1/16"-12 UNF	1.1/16"-12 UNF	42,2	30,1	15,5	15,5	32	27	Staal
9463	N21JM9021JF	1.5/16"-12 UNF	1.5/16"-12 UNF	46	35,7	21,5	21,5	41	33	Staal
9589	N26JM9026JF	1.5/8"-12 UNF	1.5/8"-12 UNF	52,3	42,8	27,5	27,5	50	41	Staal
9650	N30JM9030JF	1.7/8"-12 UNF	1.7/8"-12 UNF	59,2	47,2	33	33	55	48	Staal
18487	N12JM9009JF	3/4"-16 UNF	9/16"-18 UNF	31,8	24,4	7,5	9,9	22	19	Staal
13768	N12JM9012JFRVS	3/4"-16	3/4"-16	31,8	24,4	7,5	9,9	22	19	RVS
13187	N07JM9007JFRVS	7/16"-20 UNF	7/16"-20 UNF	22,6	16,7	4,4	4,4	14	11	RVS
13353	N08JM9008JFRVS	1/2"-20 UNF	1/2"-20 UNF	24,1	17,4	6	6	17	13	RVS
13508	N09JM9009JFRVS	9/16"-18 UNF	9/16"-18 UNF	26,9	22,3	7,7	7,5	19	14	RVS
13917	N14JM9014JFRVS	7/8"-14 UNF	7/8"-14 UNF	36,8	28,4	12,3	12,3	27	22	RVS
14133	N17JM9017JFRVS	1.1/16"-12 UNF	1.1/16"-12 UNF	42,2	30,1	15,5	15,5	32	27	RVS
14298	N21JM9021JFRVS	1.5/16"-12 UNF	1.5/16"-12 UNF	46	35,7	21,5	21,5	41	33	RVS
14420	N26JM9026JFRVS	1.5/8"-12 UNF	1.5/8"-12 UNF	52,3	42,8	27,5	27,5	50	41	RVS
14480	N30JM9030JFRVS	1.7/8"-12 UNF	1.7/8"-12 UNF	59,2	47,2	33	33	55	48	RVS
