JIC Recht

JIC Female - JIC Male

Uitvoering: rechte verbindingsnippel.

Materiaal/coating: standaard Cr(VI) vrij gepassiveerd staal, RVS op aanvraag.

Aansluiting E: UNF buitendraad, afdichting: JIC 74° conus.

Aansluiting F: UNF wartel met binnendraad, afdichting: JIC 74° conus.

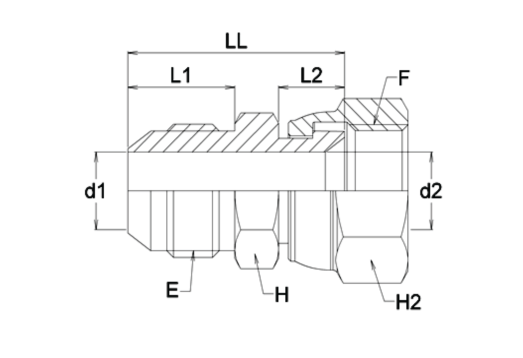

Code die je kunt gebruiken om snel een product te bestellen Snelbestel	Nummer van het product Onderdeelnr	F	E	L1	L2	Ll	D1	D2	H	H2
8286	N07JF07JM	7/16"-20 UNF	7/16"-20 UNF	14	8,5	28,5	4,4	4,4	12	14
11596	N12JF07JM	3/4'-16 UNF	7/16"-20 UNF	14	10,5	32,5	4,4	9,9	19	22
8289	N07JF09JM	7/16"-20 UNF	9/16"-18 UNF	14	9,5	30,5	4,4	7,5	14	19
11464	N08JF08JM	1/2"-20 UNF	1/2"-20 UNF	14	8,5	29,5	6	6	14	17
8588	N09JF07JM	9/16"-18 UNF	7/16"-20 UNF	14,1	8,5	30	7,5	4,4	17	14
8591	N09JF09JM	9/16"-18 UNF	9/16"-18 UNF	14,1	9,5	30,5	7,5	7,5	17	19
8593	N09JF12JM	9/16"-18 UNF	3/4"-16 UNF	14,1	10,5	33	7,5	9,9	19	22
8595	N09JF14JM	9/16"-18 UNF	7/8"-14 UNF	14,1	11,5	34	7,5	12,3	22	27
8845	N12JF09JM	3/4"-16 UNF	9/16"-18 UNF	16,7	9,5	34	9,9	7,5	19	19
8846	N12JF12JM	3/4"-16 UNF	3/4"-16 UNF	16,7	10,5	35,5	9,9	9,9	19	22
8849	N12JF14JM	3/4"-16 UNF	7/8"-14 UNF	16,7	11,5	36	9,9	12,3	22	27
8852	N12JF17JM	3/4"-16 UNF	1.1/16"-12 UNF	16,7	13,5	39,5	9,9	15,5	27	32
9003	N14JF09JM	7/8"-14 UNF	9/16'-18 UNF	19,3	9,5	37	12,3	7,5	24	19
9006	N14JF12JM	7/8"-14 UNF	3/4"-16 UNF	19,3	10,5	38	12,3	9,9	24	22
9010	N14JF17JM	7/8"-14 UNF	1.1/16"-12 UNF	19,3	13,5	42	12,3	15,5	27	32
9214	N17JF12JM	1.1/16"-12 UNF	3/4"-16 UNF	21,9	10,5	41,5	15,5	9,9	27	22
9217	N17JF14JM	1.1/16"-12 UNF	7/8"-14 UNF	21,9	11,5	42,5	15,5	12,3	27	27
9223	N17JF21JM	1.1/16"-12 UNF	1.5/16"-12 UNF	21,9	13,5	44,5	15,5	21,5	32	41
9317	N19JF19JM	1.3/16"-12 UNF	1.3/16"-12 UNF	-	-	-	-	-	-	-
9398	N21JF17JM	1.5/16"-12 UNF	1.1/16"-12 UNF	-	-	-	-	-	-	-
9401	N21JF21JM	1.5/16"-12 UNF	1.5/16"-12 UNF	23,1	13,5	47	21,5	21,5	36	41
