90° Koppeling - Staal

WSV 90° Koppeling Schot - L/S

De WSV haakse schotschroefkoppeling is de ideale oplossing voor het realiseren van een solide 90 graden verbinding die door een wand, paneel of machineframe geleid moet worden. Deze schotkoppeling zorgt voor een veilige overgang van leidingwerk waarbij de stabiliteit van de constructie gewaarborgd blijft. De koppeling is aan beide zijden voorzien van een 24° pijpopname conform de internationale ISO 8434-1 / DIN 2353 normering, wat een universele en betrouwbare aansluiting garandeert.

  • Stabiele Schotdoorvoer: Speciaal ontworpen voor een veilige en lekdichte montage door wanden en panelen.

  • Industriële Standaard: Volledig conform DIN/EN/ISO 8434-1 voor gegarandeerde uitwisselbaarheid in hydraulische systemen.

  • Hoogwaardige Bescherming: Vervaardigd uit verzinkt automatenstaal, wat een uitstekende weerstand biedt tegen corrosie en slijtage.

  • Maatwerk Mogelijk: Naast de standaard verzinkte uitvoering is deze koppeling voor specifieke omgevingen ook leverbaar in roestvaststaal (RVS) op aanvraag.

  • Let op: Deze koppeling wordt standaard geleverd zonder moer en snijring.



  • WSV 90° Koppeling Schot - L/S XWSV06L
    Voorraad
    Prijs € 14.08
  • WSV 90° Koppeling Schot - L/S XWSV08L
    Voorraad
    Prijs € 15.09
  • WSV 90° Koppeling Schot - L/S XWSV10L
    Voorraad
    Prijs € 15.71
  • WSV 90° Koppeling Schot - L/S XWSV12L
    Voorraad
    Prijs € 18.50
  • WSV 90° Koppeling Schot - L/S XWSV15L
    Voorraad
    Prijs € 24.43
  • WSV 90° Koppeling Schot - L/S XWSV18L
    Voorraad
    Prijs € 31.25
  • WSV 90° Koppeling Schot - L/S XWSV22L
    Voorraad
    Prijs € 42.26
  • WSV 90° Koppeling Schot - L/S XWSV28L
    Voorraad
    Prijs € 74.83
  • WSV 90° Koppeling Schot - L/S XWSV35L
    Voorraad
    Prijs € 114.96
  • WSV 90° Koppeling Schot - L/S XWSV42L
    Voorraad
    Prijs € 175.35
  • WSV 90° Koppeling Schot - L/S XWSV06S
    Voorraad
    Prijs € 16.87
  • WSV 90° Koppeling Schot - L/S XWSV08S
    Voorraad
    Prijs € 19.58
  • WSV 90° Koppeling Schot - L/S XWSV10S
    Voorraad
    Prijs € 20.00
  • WSV 90° Koppeling Schot - L/S XWSV12S
    Voorraad
    Prijs € 24.64
  • WSV 90° Koppeling Schot - L/S XWSV14S
    Voorraad
    Prijs € 35.18
  • WSV 90° Koppeling Schot - L/S XWSV16S
    Voorraad
    Prijs € 29.10
  • WSV 90° Koppeling Schot - L/S XWSV20S
    Voorraad
    Prijs € 46.13
  • WSV 90° Koppeling Schot - L/S XWSV25S
    Voorraad
    Prijs € 74.83
  • WSV 90° Koppeling Schot - L/S XWSV30S
    Voorraad
    Prijs € 107.10
  • WSV 90° Koppeling Schot - L/S XWSV38S
    Voorraad
    Prijs € 179.12
Code die je kunt gebruiken om snel een product te bestellen
Snelbestel
Nummer van het product

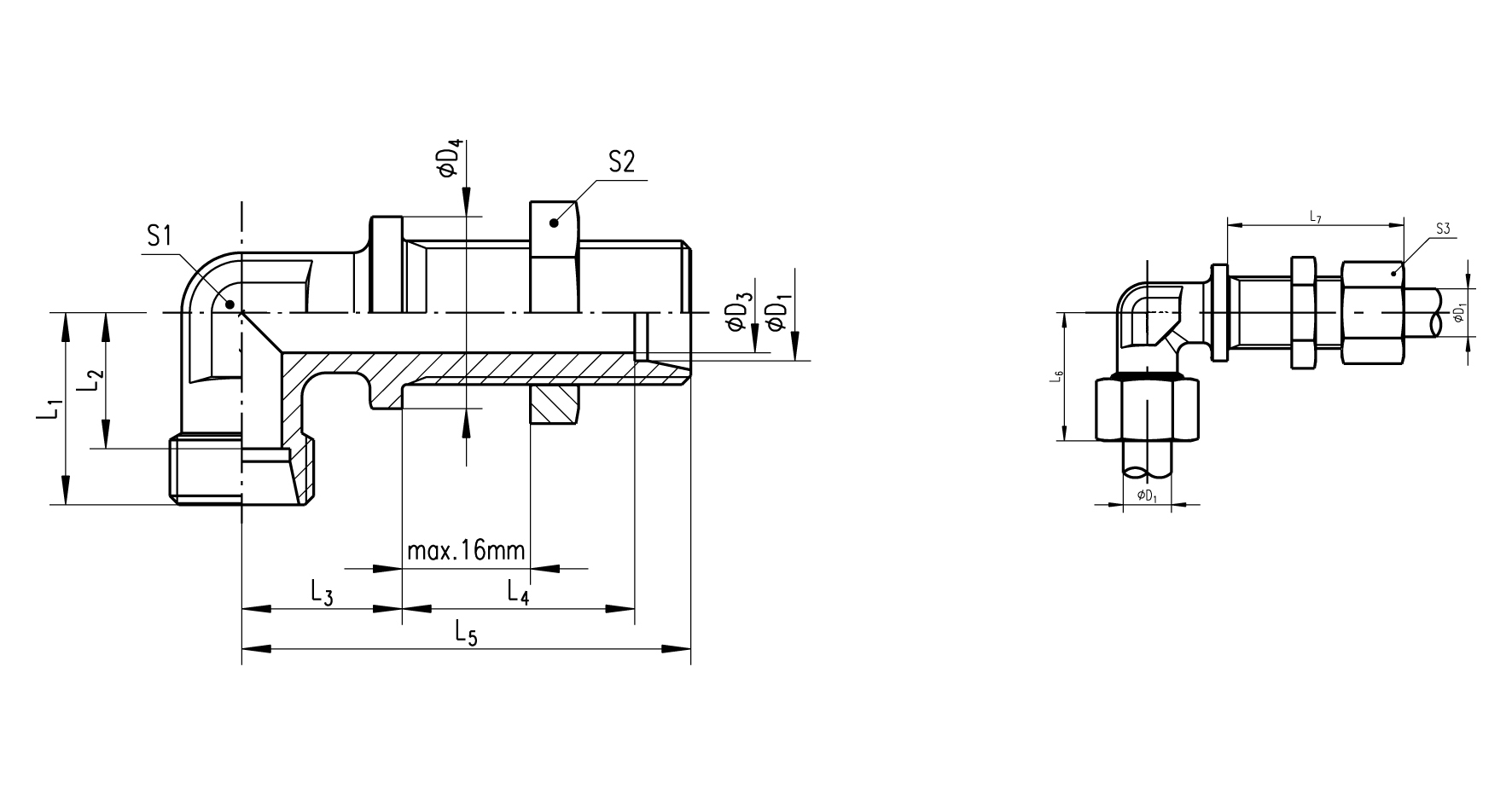

Onderdeelnr		 Serie Pn/bar Ød1 Ød3 Ød4 L1 L2 L3 L4 L5 L6 L7 S1 S2 S3
Hoeveelheid van dit product nog in voorraad
Voorraad
De hoeveelheid die u van dit product wilt bestellen
Aantal
7859 XWSV06L L 315 6 4 17 19 12 14 27 48 27 42 12 17 14
7861 XWSV08L L 315 8 6 19 21 14 17 27 51 29 42 12 19 17
7845 XWSV10L L 315 10 8 22 22 15 18 28 53 30 43 14 22 19
10064 XWSV12L L 315 12 10 24 24 17 20 29 56 32 44 17 24 22
7849 XWSV15L L 315 15 12 27 28 21 23 31 61 36 46 19 30 27
7851 XWSV18L L 315 18 15 32 31 23,5 24 32,5 64 40 49 24 36 32
7853 XWSV22L L 160 22 19 36 35 27,5 30 34,5 72 44 51 27 41 36
7855 XWSV28L L 160 28 24 42 38 30,5 34 35,5 77 47 52 36 46 41
7857 XWSV35L L 160 35 30 50 45 34,5 39 36,5 86 56 58 41 55 50
10065 XWSV42L L 160 42 36 60 51 40 43 36 90 63 59 50 65 60
7860 XWSV06S S 630 6 4 19 23 16 17 29 53 31 44 12 19 17
7862 XWSV08S S 630 8 5 22 24 17 18 29 54 32 44 14 22 19
7846 XWSV10S S 630 10 7 24 25 17,5 20 29,5 57 34 46 17 24 22
7847 XWSV12S S 630 12 8 27 29 21,5 21 30,5 59 38 47 17 27 24
7848 XWSV14S S 630 14 10 27 30 22 23 32 63 40 50 19 30 27
7850 XWSV16S S 400 16 12 30 33 24,5 24 31,5 64 43 50 24 32 30
7852 XWSV20S S 400 20 16 36 37 26,5 30 33,5 74 48 55 27 41 36
7854 XWSV25S S 400 25 20 42 42 30 34 35 81 54 59 36 46 46
7856 XWSV30S S 400 30 25 50 49 35,5 39 37,5 90 62 64 41 50 50
7858 XWSV38S S 315 38 32 60 57 41 43 37 96 72 68 50 65 60
