Wat is een ISO 7241-A snelkoppeling?
Alles over ISO 7241-A snelkoppelingen: werking, maten, toepassingen en selectietips voor hydraulische systemen.

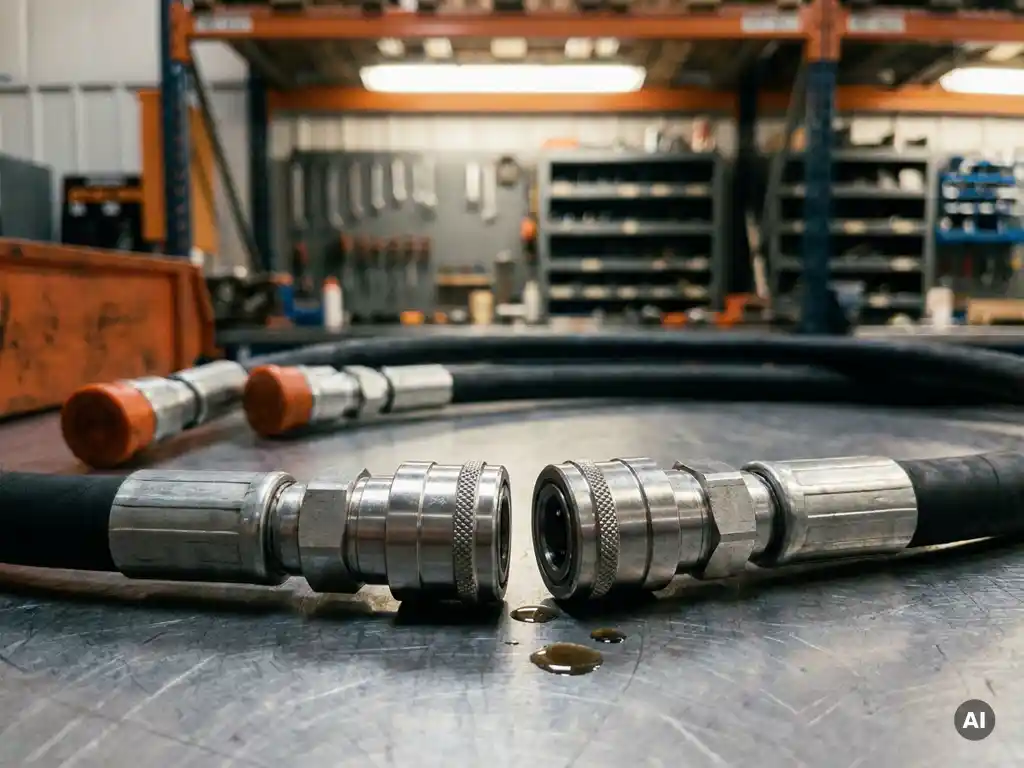

Een ISO 7241-A snelkoppeling is een gestandaardiseerde hydraulische snelkoppeling die voldoet aan de internationale norm ISO 7241 serie A. Dit koppelingstype maakt het mogelijk om hydraulische leidingen snel en zonder gereedschap aan te sluiten of los te koppelen, met minimale olielekkage. De norm specificeert de geometrie, afmetingen en prestatie-eisen, zodat koppelingen van verschillende fabrikanten in theorie onderling uitwisselbaar zijn. In de rest van dit artikel worden de meest gestelde vragen over ISO 7241-A beantwoord.
Wat onderscheidt ISO 7241-A van andere snelkoppelingstypen?
ISO 7241-A onderscheidt zich door een specifieke koppelgeometrie met een grotere borgkogel en een bredere koppelhuls dan het ISO 7241-B-type. Het A-type heeft een grotere buitendiameter bij gelijke doorlaat, maar biedt daardoor een robuustere mechanische verbinding en wordt beschouwd als de meest gangbare standaard in Europa voor algemene hydraulische toepassingen.
Naast ISO 7241-A en -B bestaan er andere snelkoppelingstypen zoals flatface-koppelingen (conform ISO 16028) en schroefkoppelingen. Flatface-koppelingen onderscheiden zich doordat beide koppelhelften een vlak afdichtvlak hebben, waardoor vrijwel geen olie vrijkomt bij het ontkoppelen. Dit maakt flatface-uitvoeringen bij uitstek geschikt voor omgevingen waar vervuiling en olielekkage absoluut vermeden moeten worden.
ISO 7241-A-koppelingen werken met interne afsluitkleppen in zowel de mannelijke als de vrouwelijke helft. Wanneer de koppeling wordt losgemaakt, sluiten deze kleppen automatisch. Dit voorkomt dat het hydraulische systeem leegloopt en beperkt het oliespat tot een minimum. In vergelijking met open-centerkoppelingen zonder interne kleppen is dit een significant voordeel voor de werkomgeving en het milieu.
Hoe werkt het koppel- en ontkoppelmechanisme van een ISO 7241-A-koppeling?
Een ISO 7241-A-snelkoppeling werkt via een borgkogelmechanisme. De mannelijke plug wordt in de vrouwelijke koppelhuls gedrukt, waarna een ring van stalen borgkogels automatisch in een groef op de plug klikt. Dit vergrendelt de verbinding mechanisch. Bij het ontkoppelen wordt de buitenste schuifhuls teruggetrokken, waardoor de borgkogels vrijkomen en de plug losgelaten wordt.
Het koppelen verloopt doorgaans eenhandig en zonder gereedschap. De gebruiker hoeft alleen de mannelijke plug recht in de vrouwelijke koppeling te duwen totdat de borgkogels hoorbaar en voelbaar vastklikken. Sommige uitvoeringen vereisen dat de schuifhuls tijdens het insteken wordt teruggehouden, afhankelijk van de constructie van de fabrikant.
Tijdens het koppelen openen de interne afsluitkleppen in beide helften automatisch, zodat de hydraulische vloeistof kan doorstromen. Bij het ontkoppelen sluiten deze kleppen in omgekeerde volgorde, waardoor het systeem afgesloten blijft. Restdruk in de leiding kan het koppelen bemoeilijken. In dat geval is het raadzaam om de druk in de betreffende kring eerst te ontlasten voordat de koppeling wordt gemaakt of verbroken.
Welke drukklassen en maten zijn beschikbaar voor ISO 7241-A?
ISO 7241-A-snelkoppelingen zijn verkrijgbaar in meerdere bouwgroottes met bijbehorende doorlaten en drukklassen. De toegestane werkdruk varieert per bouwgrootte en fabrikant, maar loopt in de praktijk uiteen van circa 200 tot 400 bar, afhankelijk van de specifieke uitvoering. De exacte werkdruk moet altijd worden gecontroleerd op het productdatablad van het betreffende artikel.
De beschikbare maten worden doorgaans aangeduid met een nominale doorlaat, zoals DN6, DN10, DN12, DN19 of DN25. Elke bouwgrootte correspondeert met een specifieke aansluitschroefdraad, veelal BSPP of metrisch. Hoe groter de nominale doorlaat, hoe meer volumestroom de koppeling kan verwerken en hoe lager de drukval over de koppeling bij gelijke doorstroming.
Bij de keuze van de juiste bouwgrootte is het van belang om niet alleen te kijken naar de aansluitmaat van de leiding, maar ook naar de maximale volumestroom van het systeem. Een te kleine koppeling veroorzaakt een hoge drukval en onnodig warmteverlies in het hydraulische systeem, terwijl een te grote koppeling onnodig duur en omvangrijk is.
In welke sectoren en toepassingen wordt ISO 7241-A gebruikt?
ISO 7241-A-hydraulische snelkoppelingen worden het meest toegepast in de landbouw, grondverzet, industrie en de bouwsector. Overal waar hydraulische hulpstukken of gereedschappen regelmatig worden gewisseld, is deze snelkoppeling de standaard. Denk aan tractoren met wisselende aanbouwwerktuigen, graafmachines met hydraulische hamers of grijpers, en industriële machines met verwisselbare hydraulische gereedschappen.
In de agrarische sector is ISO 7241-A de meest gangbare standaard voor de hydraulische aansluiting van aanbouwwerktuigen op tractoren. Loonwerkers en agrariërs wisselen dagelijks werktuigen en zijn gebaat bij een koppeling die snel, betrouwbaar en breed beschikbaar is.
In de grondverzetindustrie worden graafmachines, slopers en laadschoppen uitgerust met wisselende hydraulische aanhangsels. De robuuste constructie van ISO 7241-A-koppelingen is bestand tegen de zware omstandigheden op de bouwplaats, zoals stof, vuil en mechanische belasting.
Ook in de industrie en machinebouw wordt dit koppelingstype veelvuldig toegepast, bijvoorbeeld voor het snel omschakelen van hydraulische gereedschappen in productieomgevingen of voor het aansluiten van testapparatuur. Hydraulische snelkoppelingen zijn in al deze sectoren onmisbaar voor het minimaliseren van stilstand.
Zijn ISO 7241-A-koppelingen onderling uitwisselbaar tussen fabrikanten?
In theorie zijn ISO 7241-A-koppelingen van verschillende fabrikanten onderling uitwisselbaar, omdat de norm de koppelgeometrie en afmetingen vastlegt. In de praktijk is voorzichtigheid geboden. Kleine productiemarges en verschillen in materiaalsamenstelling of oppervlaktebehandeling kunnen invloed hebben op de afdichting en levensduur van de verbinding.
De norm garandeert dat een mannelijke plug van fabrikant A past in de vrouwelijke koppeling van fabrikant B, maar garandeert niet dat de gecombineerde verbinding dezelfde drukklasse of levensduur haalt als een gelijksoortige combinatie. Fabrikanten valideren hun koppelingen doorgaans alleen als systeem, waarbij male en female van dezelfde serie worden getest.
Voor kritische toepassingen met hoge drukken of in omgevingen met sterke trillingen en drukpieken is het verstandig om male en female van dezelfde fabrikant en serie te combineren. Gebruik je koppelingen van verschillende merken, controleer dan altijd de specificaties van beide helften en ga na of de fabrikant uitwisselbaarheid bevestigt voor de betreffende bouwgrootte en drukklasse.
Waar moet je op letten bij de keuze van een ISO 7241-A-snelkoppeling?
Bij de keuze van een ISO 7241-A-hydraulische koppeling zijn de maximale werkdruk, de nominale doorlaat, het aansluittype en het materiaal de belangrijkste selectiecriteria. Kies altijd een koppeling waarvan de toegestane werkdruk minimaal gelijk is aan de maximale systeemdruk, inclusief drukpieken die in de praktijk kunnen optreden.
Houd rekening met de volgende selectiepunten:
- Werkdruk: controleer de maximale werkdruk van de specifieke bouwgrootte en fabrikant, niet alleen de nominale waarde van de serie.
- Nominale doorlaat: stem de doorlaat af op de vereiste volumestroom om overmatige drukval te voorkomen.
- Aansluitschroefdraad: kies het juiste draadtype (BSPP, metrisch of een andere standaard) passend bij de bestaande installatie.
- Materiaal en oppervlaktebehandeling: koolstofstaal met verzinking is gangbaar, maar voor corrosieve omgevingen kan roestvast staal noodzakelijk zijn.
- Restdrukbestendigheid: sommige uitvoeringen zijn beter bestand tegen restsysteemdruk bij het koppelen; controleer dit bij toepassingen met drukpulsen.
- Compatibiliteit van male en female: gebruik bij voorkeur beide helften van dezelfde fabrikant en serie voor gevalideerde prestaties.
- Stofkappen: overweeg het gebruik van stofkappen en stofpluggen om de koppeling te beschermen wanneer deze niet in gebruik is.
Vergeet ook niet om de hydraulische vloeistof en de omgevingstemperatuur mee te nemen in de selectie. De afdichtingsmaterialen in de koppeling moeten compatibel zijn met het gebruikte medium, of dat nu minerale olie, biologisch afbreekbare vloeistof of een andere hydraulische vloeistof betreft.
Hoe Hydrotek helpt bij de keuze van de juiste ISO 7241-A-snelkoppeling
Wij begrijpen dat de juiste snelkoppeling kiezen meer vraagt dan alleen het vergelijken van maten. Vanuit ons centrale magazijn in Roosendaal leveren wij een uitgebreid assortiment hydraulische snelkoppelingen aan klanten in de gehele Benelux, met verzending op dezelfde werkdag. Ons aanbod omvat:
- ISO 7241-A-snelkoppelingen in meerdere bouwgroottes en aansluittypen
- Push-pull-koppelingen in BSP en metrische uitvoering
- Flatface-koppelingen voor toepassingen met strenge eisen aan olielekkage
- Schroefkoppelingen voor systemen met hoge drukken en sterke trillingen
- Stofkappen en stofpluggen voor bescherming bij opslag en transport
Alle koppelingen die wij leveren, zijn afkomstig van ISO 9001-gecertificeerde, voornamelijk Europese fabrikanten die produceren volgens de geldende DIN- en SAE-normen. Naast productlevering staan wij klaar als technisch kennispartner voor advies bij de selectie van de juiste koppeling voor uw specifieke toepassing. Neem gerust contact met ons op voor persoonlijk advies of bekijk direct ons volledige assortiment in de webshop.
