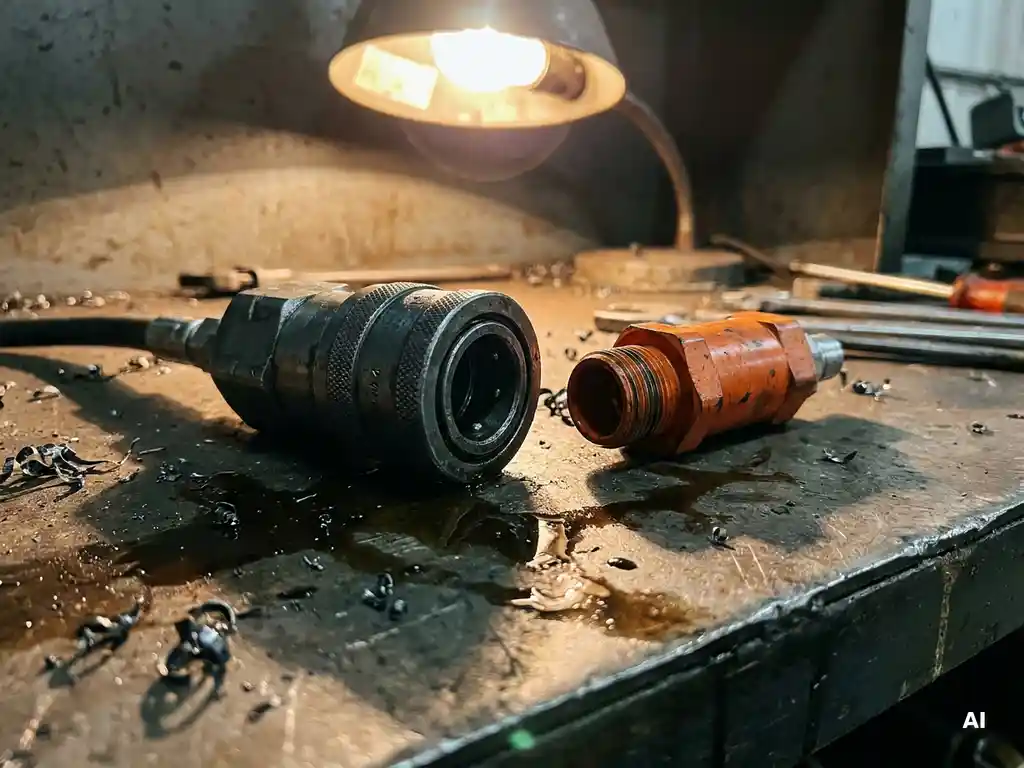

Wat zijn de meest voorkomende fouten bij het kiezen van een hydraulische snelkoppeling?
Veelgemaakte fouten bij het kiezen van een hydraulische snelkoppeling en hoe je ze vermijdt.
De meest voorkomende fouten bij het kiezen van een hydraulische snelkoppeling zijn: het negeren van de werkdruk en drukpieken, het verkeerd inschatten van de temperatuurklasse, het kiezen van incompatibele materialen en het verwisselen van koppelingsreeksen die uiterlijk op elkaar lijken maar technisch niet uitwisselbaar zijn. Deze fouten leiden in de praktijk tot lekkage, drukverlies, vroegtijdige slijtage of gevaarlijke systeemuitval. In dit artikel beantwoorden we de meest gestelde vragen over snelkoppelingselectie, zodat je de juiste keuze maakt voor jouw hydraulische toepassing.
Welke gevolgen heeft een verkeerd gekozen snelkoppeling?
Een verkeerd gekozen hydraulische snelkoppeling kan leiden tot olielekkage, overmatig drukverlies, beschadiging van aangrenzende componenten en in ernstige gevallen tot een plotselinge koppelingsbreuk onder druk. De gevolgen variëren van kostbare stilstand en milieuvervuiling tot veiligheidsrisico’s voor de operator. Juist omdat snelkoppelingen frequent worden gekoppeld en ontkoppeld, is elke zwakke schakel in de selectie een risicofactor.
In hydraulische systemen geldt een fundamenteel principe: de maximale veilige werkdruk van een complete assemblage wordt bepaald door het onderdeel met de laagste toegestane werkdruk. Een snelkoppeling die niet past bij de rest van het systeem trekt die grens omlaag voor het geheel. Dit betekent dat een koppeling die op papier “voldoende” lijkt, in combinatie met slangen, adapters en fittingen alsnog het zwakste punt kan worden.
Praktische gevolgen van een verkeerde keuze zijn onder meer:
- Olieverlies bij koppelen of ontkoppelen, met vervuiling van machine en omgeving
- Drukverlies door een te kleine doorlaat, wat de systeemprestaties direct aantast
- Corrosie of zwelling van afdichtingen door incompatibel materiaal
- Mechanische schade door trillingen of drukpieken die de koppeling niet aankan
- Ongeplande stilstand op het meest ongelegen moment
Wat is het verschil tussen koppelingsreeksen en -normen?
Koppelingsreeksen verwijzen naar de mechanische uitvoering en het ontkoppelingsprincipe van een snelkoppeling, zoals push, push-pull of flat face. Normen, zoals ISO of DIN, beschrijven de maatvoering, drukklassen en afdichtingseisen waaraan een koppeling moet voldoen. Twee koppelingen kunnen tot dezelfde reeks behoren maar een verschillende norm volgen, waardoor ze fysiek niet uitwisselbaar zijn.
Dit onderscheid is in de praktijk een veelgemaakte bron van fouten. Zo zien push-pull BSP-koppelingen en push-pull metrische koppelingen er op het eerste gezicht vergelijkbaar uit, maar de aansluitschroefdraad en maatvoering zijn fundamenteel anders. Het koppelen van onderdelen uit verschillende normseries leidt tot onvolledige afdichting, zelfs als de koppeling mechanisch lijkt te sluiten.
Relevante normen bij hydraulische snelkoppelingen zijn onder andere ISO 7241, ISO 16028 en diverse DIN-normen. Elke norm stelt specifieke eisen aan de doorlaat, de koppelkracht, de lekdichtheid bij ontkoppeling en de maximale werkdruk. Bij de selectie van een snelkoppeling is het essentieel om zowel de reeks als de norm van beide koppelingshelften te controleren en te bevestigen dat male en female uit hetzelfde genormeerde systeem komen.
Hoe kies je de juiste druk- en temperatuurklasse?
De juiste drukklasse voor een hydraulische snelkoppeling kies je op basis van de maximale systeemdruk inclusief drukpieken, niet alleen de nominale werkdruk. De temperatuurklasse bepaal je door zowel de mediumtemperatuur als de omgevingstemperatuur te beoordelen. Een koppeling die op de nominale werkdruk is gedimensioneerd maar geen ruimte laat voor drukpieken, is te krap gekozen.
Drukpieken ontstaan bij het starten van pompen, het abrupt stoppen van actuatoren of het snel schakelen van ventielen. Deze kortdurende piekdrukken kunnen aanzienlijk hoger liggen dan de gemiddelde systeemdruk. Een snelkoppeling moet ook deze pieken kunnen opvangen zonder dat afdichtingen bezwijken of de koppeling spontaan ontkoppelt.
Voor de temperatuurklasse gelden vergelijkbare overwegingen. Hoge mediumtemperaturen versnellen de veroudering van elastomere afdichtingen en kunnen de toegestane werkdruk verlagen. Tegelijkertijd bepaalt de omgevingstemperatuur welke materialen voor de buitenmantel en de afdichtingen geschikt zijn. In toepassingen met extreme koude, zoals winterse buitenomstandigheden, kunnen standaard NBR-afdichtingen te stijf worden voor betrouwbare werking. Controleer daarom altijd de volledige temperatuurrange, van de laagste omgevingstemperatuur tot de maximale mediumtemperatuur, en selecteer een koppeling waarvan alle componenten binnen die range gecertificeerd zijn.
Waarom is materiaalkeuze bij snelkoppelingen zo kritisch?
De materiaalkeuze bij hydraulische snelkoppelingen is kritisch omdat het basismateriaal van de koppeling en de afdichtingen chemisch compatibel moeten zijn met het gebruikte medium en de omgevingscondities. Incompatibele materialen leiden tot corrosie, zwelling van afdichtingen, verlies van dichtheid en voortijdige uitval van de koppeling.
De meeste hydraulische snelkoppelingen worden uitgevoerd in koolstofstaal met oppervlaktebehandeling, maar voor agressieve omgevingen of media is roestvast staal noodzakelijk. Denk aan toepassingen in de maritieme sector, de voedingsindustrie of omgevingen met chemische blootstelling. In die gevallen biedt een standaard stalen koppeling onvoldoende weerstand tegen corrosie, ook al voldoet ze aan de druk- en temperatuureisen.
Minstens zo belangrijk zijn de afdichtingsmaterialen. De meest gebruikte elastomeren zijn NBR (nitrilrubber) voor standaard hydrauliekolie, FKM (Viton) voor hogere temperaturen en agressievere vloeistoffen en EPDM voor watergebaseerde media. Een NBR-afdichting die in contact komt met een ongeschikt medium zal opzwellen of degraderen, waardoor de koppeling lekt. Controleer daarom altijd de mediumcompatibiliteit van zowel het koppelingsmateriaal als de afdichtingen voordat je een definitieve keuze maakt.
Welke verbindingsfouten ontstaan bij montage van snelkoppelingen?
De meest voorkomende montagefouten bij hydraulische snelkoppelingen zijn: onvolledige koppeling doordat de koppelingshelften niet volledig zijn vergrendeld, beschadiging van afdichtingen door vuil of bramen op de aansluitvlakken en het gebruik van verkeerde schroefdraad of aanhaalmomenten bij de aansluitingen. Deze fouten zijn vaak niet direct zichtbaar maar veroorzaken lekkage of koppelingsuitval onder bedrijfsomstandigheden.
Een veelgemaakte fout is het koppelen onder restdruk. Wanneer er nog druk staat op een van de leidingdelen, kan de koppeling niet volledig sluiten of wordt de afdichting beschadigd bij het koppelen. Zorg er altijd voor dat het systeem drukvrij is voordat je een snelkoppeling aansluit of loskoppelt.
Vervuiling is een andere kritische factor. Vuil op de koppelingsaansluitvlakken beschadigt de afdichtingen direct bij het koppelen. Gebruik daarom altijd de bijgeleverde stofkappen en stofpluggen wanneer een koppeling niet in gebruik is. Dit beschermt zowel de afdichtingen als de interne componenten tegen stof, vuil en vocht.
Tot slot: controleer bij installatie altijd of de aansluitschroefdraad overeenkomt met de poort. Een BSP-koppeling in een NPT-poort schroeft aanvankelijk in maar dicht niet af, wat leidt tot lekkage onder druk. Gebruik een draadkaliber of raadpleeg de technische specificaties als er twijfel is over het schroefdraadtype.
Wanneer kies je voor flat-face koppelingen in plaats van standaard snelkoppelingen?
Flat-face koppelingen zijn de juiste keuze wanneer minimaal olieverlies bij koppelen en ontkoppelen een harde eis is, of wanneer vervuiling van het systeem door ingesleept vuil voorkomen moet worden. Ze zijn bij uitstek geschikt voor omgevingen waar milieuvervuiling, brandgevaar of hygiëne een rol spelen, zoals in de bouwsector, de landbouw en toepassingen met biologisch afbreekbare hydrauliekolie.
Het verschil met een standaard snelkoppeling zit in de geometrie van de koppelingshelften. Bij een standaard koppeling zit de afdichting verdiept in een conische of bolvormige koppelingsmond, waarbij bij ontkoppeling altijd een kleine hoeveelheid olie vrijkomt. Bij een flat face-koppeling liggen beide aansluitvlakken vlak, waardoor de oliefilm bij ontkoppeling minimaal is en vuil minder snel in het systeem terechtkomt.
Flat-face koppelingen zijn ook beter bestand tegen vervuiling van buitenaf, omdat de vlakke aansluiting makkelijker schoon te houden is dan een verdiepte conus. In omstandigheden met veel stof, modder of agressieve omgevingsinvloeden biedt dit een praktisch voordeel. Het nadeel is dat flat-face koppelingen doorgaans hogere koppelkrachten vereisen en gevoeliger zijn voor beschadiging van het aansluitvlak. Een beschadigd vlak leidt direct tot lekkage, dus zorgvuldig gebruik en opslag zijn essentieel.
Standaard push- of push-pull-koppelingen blijven de voorkeur verdienen in toepassingen waar snelheid van koppelen centraal staat en olieverlies acceptabel is, zoals bij veel agrarische hulpstukken. De keuze hangt dus af van de specifieke omgevings- en proceseisen van de toepassing.
Hoe Hydrotek helpt bij de juiste snelkoppelingselectie
Een verkeerde koppeling kiezen kost tijd, geld en in het slechtste geval de veiligheid van mensen en machines. Wij begrijpen dat de selectie van de juiste hydraulische snelkoppeling in de praktijk complex is, zeker wanneer druk, temperatuur, medium en aansluittype allemaal een rol spelen. Daarom bieden wij meer dan alleen productlevering:
- Een uitgebreid assortiment hydraulische snelkoppelingen, inclusief push, push-pull, flat face, schroef- en vijzelkoppelingen van ISO 9001-gecertificeerde Europese fabrikanten
- Technisch advies bij de selectie van de juiste koppelingsreeks, norm, drukklasse en materiaaluitvoering voor jouw specifieke toepassing
- Snelle levering vanuit ons centrale magazijn in Roosendaal, met dag- en nachtzendingen door de gehele Benelux
- Dezelfde dag verzending op werkdagen dankzij een zeer grote voorraad
- Ondersteuning bij OEM-serieproductie van slangassemblages met de bijpassende koppelingen
Twijfel je over de juiste keuze voor jouw toepassing? Neem contact met ons op en wij helpen je verder met concreet technisch advies.
