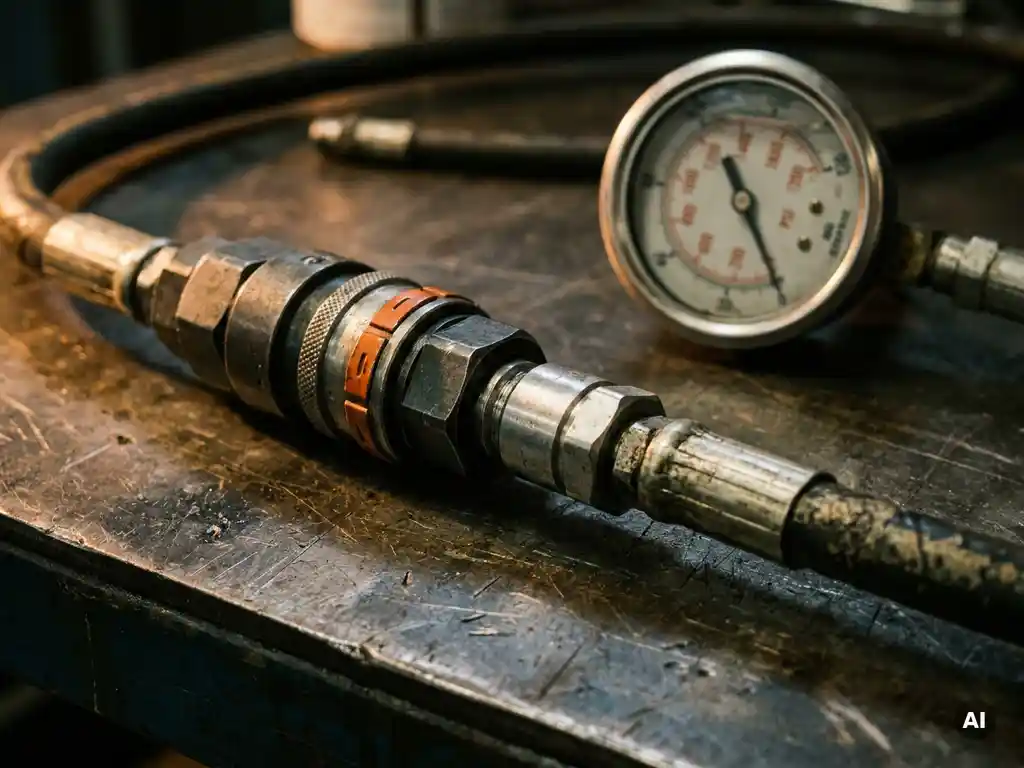

Kan een hydraulische snelkoppeling drukverlies veroorzaken?
Hydraulische snelkoppelingen veroorzaken drukverlies. Ontdek wanneer het een probleem wordt en hoe je het minimaliseert.
Ja, een hydraulische snelkoppeling kan drukverlies veroorzaken. Elke snelkoppeling introduceert een weerstand in het systeem doordat de doorstroomopening kleiner is dan de binnendiameter van de slang of leiding. In de meeste goed ontworpen systemen is dit verlies beheersbaar, maar bij een verkeerde keuze of slechte conditie kan het significant worden. Dit artikel beantwoordt de meest gestelde vragen over snelkoppelingen en drukverlies, zodat je precies weet wanneer het een probleem is en hoe je het minimaliseert.
Hoe ontstaat drukverlies in een hydraulische snelkoppeling?
Drukverlies in een hydraulische snelkoppeling ontstaat doordat de vloeistof door een vernauwing stroomt. Elke koppeling heeft een inwendige geometrie met kleppen, ventiellichamen of andere afdichtingselementen die de vrije doorstroomopening verkleinen. Hoe meer weerstand de vloeistof ondervindt, hoe groter het drukverschil tussen inlaat en uitlaat van de koppeling.
Het mechanisme achter dit verlies is stromingstechnisch van aard. Wanneer hydraulische olie door een vernauwing stroomt, neemt de stroomsnelheid toe. Die versnelling kost energie, en die energie wordt onttrokken aan de druk in het systeem. Dit fenomeen wordt beschreven door de wet van Bernoulli en is inherent aan elke hydraulische verbinding met een kleinere doorlaatopening dan de aangrenzende leiding.
Naast de geometrie speelt de toestand van de koppeling een rol. Inwendige slijtage, vervuiling of beschadigde afdichtingen kunnen de doorstroomopening verder verkleinen of turbulentie veroorzaken, waardoor het drukverlies toeneemt. Een koppeling die nieuw nauwelijks verlies geeft, kan na verloop van tijd merkbaar meer weerstand bieden als ze niet goed onderhouden wordt.
Welke factoren bepalen hoeveel drukverlies een snelkoppeling geeft?
Het drukverlies over een hydraulische koppeling wordt bepaald door vijf hoofdfactoren: de inwendige doorlaatdiameter, het debiet, de viscositeit van de vloeistof, de inwendige geometrie van de koppeling en het koppelingstype. Hoe hoger het debiet en hoe kleiner de doorlaatopening, hoe groter het drukverlies.
- Doorlaatdiameter: Een kleinere nominale maat geeft bij hetzelfde debiet een hogere stroomsnelheid en dus meer weerstand. Het is daarom belangrijk dat de koppeling qua maat aansluit op de rest van het systeem.
- Debiet: Drukverlies neemt kwadratisch toe met het debiet. Een verdubbeling van het debiet leidt ruwweg tot een verviervoudiging van het drukverlies over de koppeling.
- Viscositeit en temperatuur: Koudere olie is dikker en stroomt moeilijker. Bij lage temperaturen is het drukverlies over een koppeling groter dan bij bedrijfstemperatuur.
- Inwendige geometrie: De aanwezigheid van kleppen, ventiellichamen en afdichtingselementen bepaalt hoeveel ruimte er voor de vloeistof overblijft. Een complex inwendig ontwerp geeft meer turbulentie en daarmee meer verlies.
- Koppelingstype: Poppet-koppelingen hebben een ventiellichaam dat de doorstroming belemmert; flat-face koppelingen hebben een vlakkere inwendige geometrie met minder weerstand.
In de praktijk publiceert elke fabrikant een drukvalcurve voor zijn koppelingen. Die curve toont het drukverlies in bar bij een bepaald debiet in liters per minuut. Controleer deze waarden altijd bij de productselectie, zeker als het systeem gevoelig is voor drukverliezen.
Wat is het verschil tussen flat-face en poppet-snelkoppelingen qua drukverlies?
Flat-face koppelingen geven doorgaans minder drukverlies dan poppet-koppelingen. Het verschil zit in de inwendige afdichtingsgeometrie: een flat-face koppeling heeft een vlak afdichtingsvlak zonder uitstekend ventiellichaam, terwijl een poppet-koppeling een conisch of bolvormig ventiel bevat dat de doorstroomopening gedeeltelijk blokkeert.
Flat-face koppelingen
Flat-face snelkoppelingen zijn ontworpen met een vlak koppelingsfront. Wanneer de koppeling gesloten is, zijn beide zijden volledig afgesloten zonder uitstekende delen. Bij het koppelen openen beide zijden gelijktijdig en ontstaat een relatief grote, onbelemmerde doorstroomopening. Dit ontwerp minimaliseert turbulentie en daarmee het drukverlies. Bovendien treedt bij het ontkoppelen nauwelijks vloeistofverlies op, wat flat-face koppelingen bij uitstek geschikt maakt voor milieugevoelige toepassingen en systemen onder druk.
Poppet-koppelingen
Bij een poppet-koppeling bevindt zich in elk van de twee koppelingshelften een veerbelast ventiellichaam. Dit lichaam sluit de opening af wanneer de koppeling losgekoppeld is en wijkt terug wanneer de koppeling wordt gemaakt. Het ventiellichaam neemt echter altijd een deel van de doorstroomopening in beslag, ook in volledig geopende toestand. Dit leidt tot een hogere stroomsnelheid rondom het ventiel en daarmee tot meer drukverlies dan bij een flat-face ontwerp. Push-pull koppelingen werken veelal volgens dit principe en zijn populair in de landbouw en bij grondverzetmachines vanwege hun robuuste en eenvoudige bediening.
De keuze tussen beide typen is dus niet alleen een kwestie van drukverlies. Poppet-koppelingen zijn bewezen robuust, relatief goedkoop en eenvoudig te bedienen. Flat-face koppelingen scoren beter op drukverlies en vloeistofverlies, maar zijn doorgaans duurder en vereisen een schoner koppelingsfront om goed te functioneren.
Wanneer is drukverlies bij een snelkoppeling een probleem?
Drukverlies bij een hydraulische verbinding wordt een probleem zodra het cumulatieve verlies in het systeem de werkdruk bij de actuator meetbaar verlaagt, waardoor het vermogen, de snelheid of de nauwkeurigheid van de aandrijving afneemt. In licht belaste systemen met ruime drukmarges is het verlies over één koppeling zelden kritisch. In systemen met hoge debieten, meerdere koppelingen of krappe drukmarges kan het echter snel oplopen.
Concrete situaties waarbij drukverlies een serieus probleem vormt:
- Systemen met meerdere koppelingen in serie: Elk verlies stapelt zich op. Twee of drie koppelingen achter elkaar kunnen samen een substantieel drukverschil veroorzaken.
- Hoge-debiettoepassingen: Bij grote vloeistofstromen neemt het verlies kwadratisch toe. Een koppeling die bij laag debiet nauwelijks opvalt, kan bij hoog debiet een significante drukval geven.
- Systemen met nauwkeurige drukregeling: In toepassingen waarbij de druk bij de actuator precies geregeld moet worden, verstoort onverwacht drukverlies de regeling.
- Systemen met beperkt pompdebiet of beperkte druk: Als de pomp al op de grens van zijn capaciteit werkt, laat extra drukverlies weinig marge over voor de aandrijving.
- Thermische belasting: Drukverlies wordt omgezet in warmte. In systemen die al thermisch zwaar belast zijn, draagt extra verlies bij aan oververhitting van de olie.
Een goede vuistregel is: bereken bij het systeemontwerp het totale drukverlies over alle leidingen, koppelingen en kleppen samen, en controleer of de resterende druk bij de actuator nog voldoende is voor de vereiste werklast.
Hoe kies je een snelkoppeling met minimaal drukverlies?
Om een snelkoppeling met minimaal drukverlies te kiezen, selecteer je een koppeling waarvan de nominale doorlaatdiameter overeenkomt met of groter is dan de binnendiameter van de aansluitende slang of leiding, en kies je een type met een zo open mogelijke inwendige geometrie, zoals een flat-face-uitvoering. Raadpleeg altijd de drukvalcurve van de fabrikant bij het verwachte debiet.
De praktische stappen voor een goede selectie:
- Bepaal het maximale debiet dat door de koppeling moet stromen. Dit is het vertrekpunt voor alle verdere keuzes.
- Kies de juiste nominale maat. Gebruik nooit een koppeling met een kleinere nominale maat dan de aansluitende leiding. Bij twijfel kies je een maat groter.
- Vergelijk drukvalcurven. Fabrikanten publiceren deze gegevens per type en maat. Vergelijk koppelingen op het verwachte debiet en kies het type met de laagste drukval.
- Overweeg flat-face als drukverlies kritisch is. In systemen waar drukverlies zwaar weegt, biedt een flat-face koppeling structureel voordeel ten opzichte van een poppet-uitvoering.
- Controleer de werkdruk van de complete assemblage. De laagst toegestane drukwaarde van alle gebruikte componenten bepaalt de grens van het systeem. Kijk dus niet alleen naar de slang of alleen naar de koppeling.
- Houd rekening met de omgeving. Vervuiling, trillingen en temperatuurwisselingen beïnvloeden de prestaties van een koppeling in de tijd. Een koppeling die inwendig vervuild raakt, geeft meer drukverlies dan opgegeven.
Tot slot: ook de aansluiting zelf telt. Een hydraulische snelkoppeling presteert alleen optimaal als de aansluitende slang de juiste binnendiameter heeft voor het vereiste debiet. Een te dunne slang voor de koppeling levert elders in het systeem al drukverlies op, nog voordat de vloeistof de koppeling bereikt.
Hoe Hydrotek helpt bij het kiezen van de juiste snelkoppeling
Wij leveren een breed assortiment hydraulische snelkoppelingen voor uiteenlopende industriële toepassingen, van lichte push-koppelingen tot robuuste schroef- en flat-face-uitvoeringen. Vanuit ons centrale magazijn in Roosendaal verzenden we bestellingen op werkdagen nog dezelfde dag naar klanten in Nederland, België en Luxemburg.
Wat wij concreet bieden:
- Een uitgebreid assortiment snelkoppelingen in meerdere typen en maten, inclusief push-, push-pull- (BSP en metrisch), flat-face-, schroef- en vijzel-snelkoppelingen
- Uitsluitend A-kwaliteitproducten van ISO 9001-gecertificeerde, voornamelijk Europese fabrikanten die produceren volgens DIN- en SAE-normen
- Technisch advies bij de keuze van het juiste type en de juiste maat, afgestemd op uw debiet, werkdruk en toepassing
- Dag- en nachtzendingen door de gehele Benelux, zodat stilstand minimaal blijft
- Ondersteuning bij de samenstelling van complete slangassemblages in kleine en grote OEM-series
Heeft u vragen over de juiste snelkoppeling voor uw systeem of wilt u advies over het minimaliseren van drukverlies in uw hydraulische installatie? Neem contact met ons op en wij helpen u verder.
